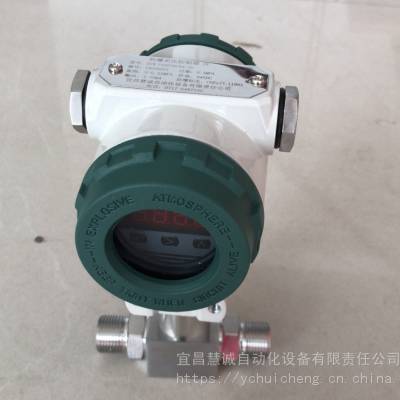

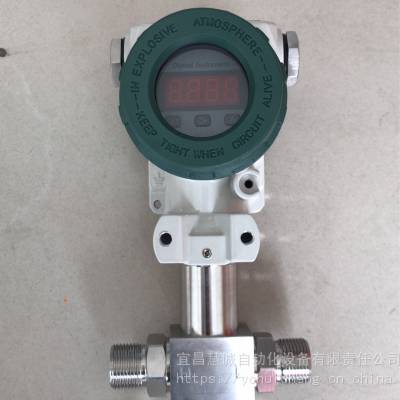

        宜昌慧诚自动化设备有限责任公司***的HYW-CX数显差压表，电子差压计，智能差压显示表，差压显示变送器采用***扩散硅传感器精工组装而成。适用于石油、化工、冶金、轻工、机械、水电、化工、城市供水、科研等领域流体差压的***测量和显示。

一、   原理：

HYW-CX智能差压显示表，差压显示变送器应用***电路线性和温度补偿技术，使得线性更佳、温漂系数更低。***抗干扰、抗浪涌技术，使得该仪表具有***的抗干扰性。

二、 基本参数：

1、测量选型范围：(单位:kPa)：

0～100、0～160、0～250、0～400、0～600、0～1000、0～1600；

2、输出信号： 标准型：模拟量4mA～20mA DC（两线制），数字量RS485接口；

3、显***围： -1999～1999 三位半LCD显示；

4、正向允许过压： 2倍满量程压力；

5、负向允许过压： 满量程压力；

6、静压： ≤10MPa；

7、综合精度： ±0.25%F或者±0.5%F；

8、工作温度： -30℃～80℃；

9、防护等级： IP65；

10、接口材质：不锈钢；

11、膜片材质：不锈钢316L。

三、选型提示

1、齐平膜片型变送器的测量范围为0～70kPa…35MPa。

2、如需电池供电，则电池为3.6V锂电池模组，切电池供电型产品无4mA～20mA DC输出。

3、特殊要求，敬请与本公司商洽，并在订单中予以注明。

四、注意事项

1.产品出厂均带有产品合格证及说明书，接线应严格按照使用说明进行。

2.本产品系***仪表，禁止随意拆卸、碰撞、跌落、用尖锐器具捅传感器。

3.差压控制器通电后即可工作，但预热 30 分钟后输出稳定。

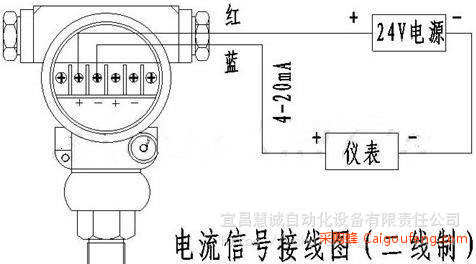

五、接线示意图

五、选型定货要求：

1、型号及名称、差压范围、上限静压、计量单位、***度等级；

2、接头和波纹管材质；

3、接头罗纹尺寸：M20×1.5或NPT1/2；

4、对有特殊要求，如表壳内充液体或其它要求时可协商解决；

5、用户如需三阀组本公司可订制。

6、具体型号和使用功能；

7、现场使用环境条件及介质状态；

8、过程联接方式、接口形式及安装方式；

9、上限静压值和差压标度上限值；

10、用户其它的功能、参数要求。
